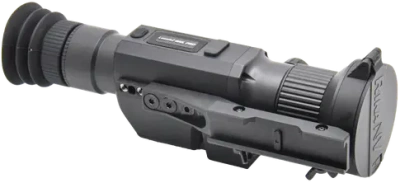

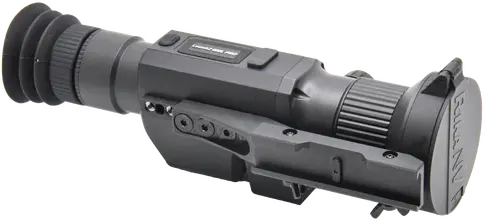

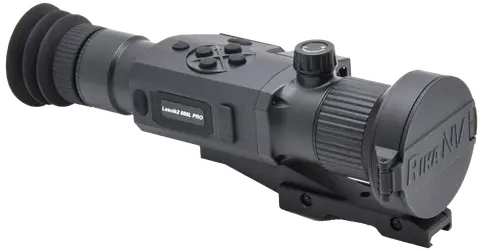

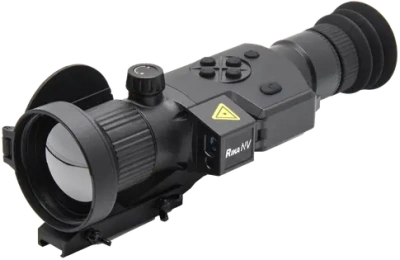

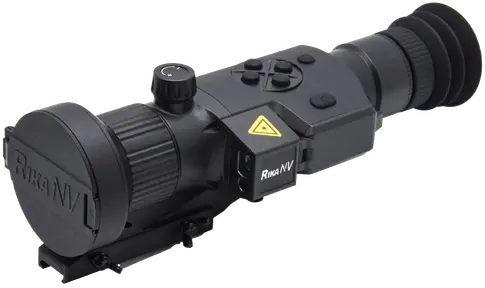

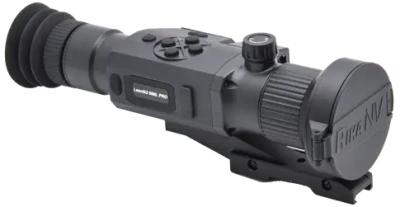

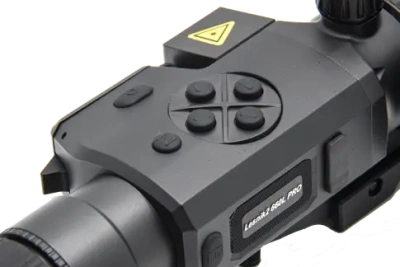

Тепловизионный прицел RikaNV Lesnik2 660L PRO

Общая концепция

Тепловизионный прицел RikaNV Lesnik 660L PRO разработан для гражданского применения, охотничьих задач и использования службами спасения. При создании данного флагманского прицела приоритетом являлись максимальная эффективность, производительность и качество всех компонентов системы. Каждый технологический узел подбирался исходя из критериев надежности и функциональности в реальных условиях эксплуатации.

Основная инженерная задача заключалась в создании компактного прицельного комплекса с интегрированным лазерным дальномером, обеспечивающего надежное обнаружение тепловых сигнатур на дистанции до 3000 метров и точную идентификацию целей на средних дистанциях с возможностью баллистических вычислений в реальном времени. Система построена на базе высокочувствительного микроболометрического сенсора с разрешением 640×512 пикселей и двухфокусной оптической системой, что позволяет эффективно работать как на ближних, так и на дальних дистанциях.

Ключевые технологические узлы

Тепловизионный модуль

Сенсор: Микроболометрическая матрица на основе оксида ванадия (VOx) с разрешением 640×512 пикселей, шаг пикселя 12 мкм. Температурная чувствительность всей системы NETD ≤18 мК (комбинация характеристик сенсора, объектива и алгоритмов обработки) обеспечивает различение объектов с минимальной разницей температур.

Оптическая система

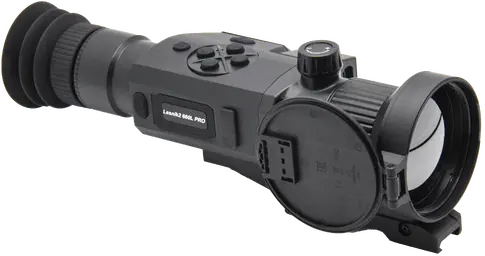

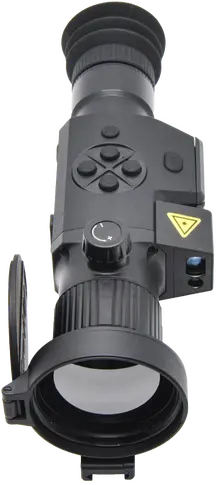

Объектив: Германиевый объектив с переключаемым фокусным расстоянием 20 мм/60 мм, светосила F1.0.

Преимущества объектива F1.0 перед объективами F1.1-F1.6 выражаются в увеличении светового потока на 21-60%. При F1.0 площадь входного зрачка максимальна: πD²/4, где D - диаметр входного зрачка. Переход на F1.1 снижает световой поток на 17%, на F1.2 - на 31%, на F1.6 - на 60%. Для тепловизионных систем, работающих в диапазоне 8-14 мкм, каждый процент собранного ИК-излучения критически влияет на качество изображения и дальность обнаружения.

Германий - оптимальный материал для тепловизионной оптики, категорически превосходящий альтернативные материалы:

• Коэффициент пропускания в диапазоне 8-14 мкм: германий 95%, халькогенидные стекла 70-85%, сульфид свинца 65-75%
• Показатель преломления: германий 4.0, позволяющий создавать компактные оптические системы с минимальным количеством линз
• Температурная стабильность: изменение показателя преломления германия 0.000396/°C против 0.00058/°C у халькогенидных стекол
• Механическая прочность: модуль Юнга германия 103 ГПа против 15-20 ГПа у халькогенидных материалов

Объектив 20 мм обеспечивает широкое поле зрения 21.7°×17.4° для обзорных задач и быстрого поиска целей. Объектив 60 мм с полем зрения 7.3°×5.9° предназначен для детальной идентификации и прицельной стрельбы на дальние дистанции. Возможность переключения между фокусными расстояниями в одном устройстве исключает необходимость смены прицелов при изменении тактических задач.

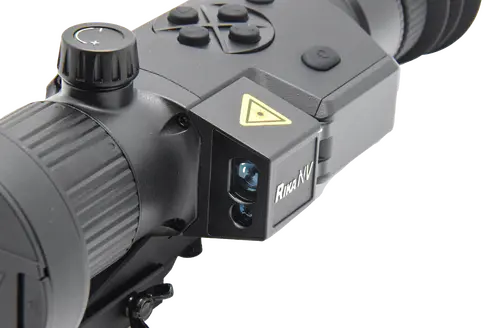

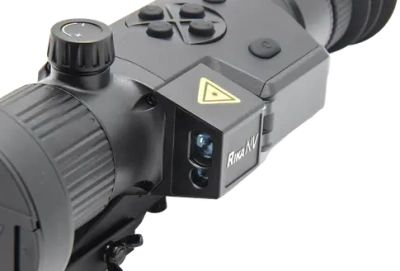

Модуль лазерного дальномера

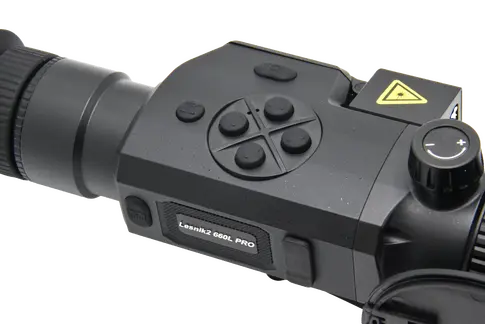

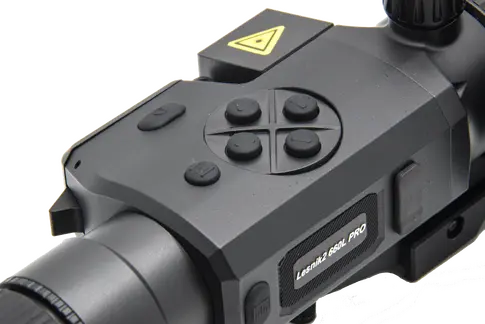

Лазер: Полупроводниковый лазер 905 нм, максимальная дальность измерения 1200 м, точность ±1 м. Интеграция с баллистическим калькулятором обеспечивает автоматический ввод дистанции для расчета поправок.

Блок обработки изображений

Проприетарные алгоритмы обработки сигнала включают адаптивное выравнивание гистограммы, шумоподавление и контрастирование краев для оптимизации изображения в различных условиях наблюдения.

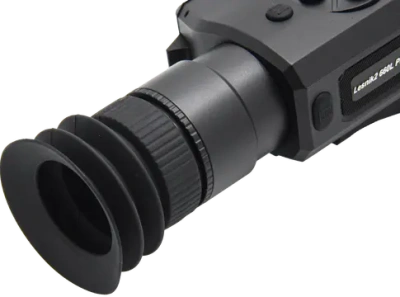

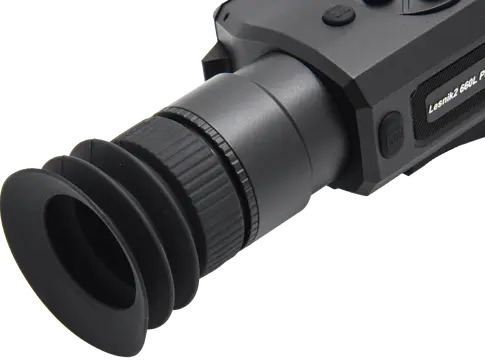

Дисплейный модуль

Дисплей: AMOLED матрица с разрешением 2560×2560 пикселей, диагональ 1.03 дюйма. Высокая плотность пикселей (3508 ppi) обеспечивает отсутствие видимой пиксельной структуры, снижая утомляемость глаз при длительном наблюдении. Превосходит дисплеи с разрешением 1024×768 по четкости изображения в 4.3 раза.

Автономность

Время работы до 12 часов от комплекта двух батарей 18650 обеспечивает полный цикл ночной охоты с засидки без замены элементов питания. Энергопотребление оптимизировано за счет адаптивного управления яркостью дисплея и интеллектуального режима ожидания. В зависимости от режима работы, автономности прицела хватает до 12 часов непрерывной эксплуатации.

Детальное описание функциональных возможностей

4.1 Баллистический калькулятор

Интегрированный баллистический калькулятор учитывает начальную скорость пули (V₀), баллистический коэффициент (BC), температуру воздуха, атмосферное давление, дистанцию до цели и угол места цели. Система рассчитывает траекторию по модифицированной модели G1/G7 с учетом закона сопротивления воздуха. Предусмотрен ручной ввод дистанции и угла места для расчета баллистики на любых дистанциях. Возможность прямого ввода вычисленной поправки в милах (MIL) позволяет использовать внешние баллистические таблицы или приложения.

4.2 Разрешение и тип матрицы

Матрица 640×512 пикселей с шагом 12 мкм на основе оксида ванадия (VOx) обеспечивает оптимальный баланс между разрешением и чувствительностью. При данном разрешении угловое разрешение составляет 0.59 мрад для объектива 20 мм и 0.20 мрад для объектива 60 мм, что позволяет идентифицировать человеческую фигуру (критерий Джонсона - 12 пикселей на цель) на дистанции до 700 метров. Шаг пикселя 12 мкм обеспечивает оптимальное соотношение сигнал/шум и плавные температурные градиенты без эффекта "лестницы" на изображении.

4.3 Температурная чувствительность (NETD)

NETD ≤18 мК характеризует способность всей системы (комбинация сенсора, объектива и алгоритмов обработки изображения) различать минимальные температурные контрасты. При таком показателе система способна визуализировать объекты с разницей температур менее 0.02°C. Это критически важно при работе в условиях температурной инверсии (холодное утро), тумана или дождя, когда температурный контраст между целью и фоном минимален.

4.4 Частота обновления кадров

Частота 50 Гц обеспечивает временное разрешение 20 мс между кадрами. При такой частоте обновления отсутствует эффект стробирования и смазывания изображения при отслеживании движущихся целей. При наблюдении с подвижной платформы (автомобиль, движущийся со скоростью 60 км/ч) смещение изображения между кадрами составляет 33 см, что находится ниже порога восприятия размытия человеческим глазом. Картинка остается резкой без смазывания в любых условиях, делая прицел универсальным для наблюдения и стрельбы в сложных динамичных ситуациях.

4.5 Цветовые палитры

Семь цветовых палитр оптимизированы под различные сценарии использования:

• "Горячий белый" - максимальный контраст для открытых пространств
• "Горячий черный" - снижение засветки от горячих объектов в поле зрения
• Цветные палитры - улучшенная дифференциация температурных градиентов
• Контурный режим - выделение границ объектов

Каждая палитра использует специфическую передаточную функцию для оптимизации визуального восприятия тепловых сигнатур в зависимости от условий наблюдения (лес, поле) и погоды, что снижает утомляемость глаз оператора при длительной работе.

4.6 Стрелковые профили

Система поддерживает семь независимых профилей пристрелки для использования прицела RikaNV Lesnik 660L PRO на разных винтовках. Каждый профиль сохраняет координаты точки прицеливания в энергонезависимой памяти, сохраняя данные даже при извлеченных батареях. После однократной пристрелки на каждой винтовке и сохранения координат в соответствующем профиле достаточно запомнить положение кронштейна на планке Пикатинни каждой винтовки. При переустановке прицела выбирается соответствующий профиль в меню RikaNV Lesnik 660L PRO, обеспечивая готовность к точному выстрелу без повторной пристрелки.

4.7 Режим "Картинка в картинке"

Функция PIP (Picture-in-Picture) отображает увеличенное изображение центральной области в дополнительном окне на экране прицела RikaNV Lesnik 660L PRO при сохранении полного поля зрения на основном экране. Это позволяет производить точное прицеливание с одновременным контролем всего наблюдаемого пространства, что критически важно при охоте в группе или при наличии нескольких целей.

4.8 Прицельные сетки

Восемь встроенных прицельных сеток включают охотничьи перекрестия и баллистические сетки с угломерными шкалами для стрельбы выносом. Сетки масштабируются пропорционально изменению кратности (аналог первой фокальной плоскости в оптических прицелах), сохраняя угловые размеры делений при изменении увеличения. Выбор из пяти цветов сетки (черный, белый, красный, зеленый, синий) обеспечивает оптимальный контраст на различных тепловых фонах для максимальной видимости в любых условиях.

4.10 Выбор калибровки

Доступны три режима калибровки:

• Автоматическая - по алгоритму детекции неоднородности изображения с механическим затвором для быстрой калибровки
• Ручная шторочная - механическое перекрытие оптического тракта
• Ручная безшторочная - закрытие объектива крышкой

Калибровка компенсирует дрейф параметров болометров и неравномерность чувствительности пикселей, обеспечивая стабильное качество изображения. Выбор типа калибровки зависит от условий охоты и предпочтений пользователя.

4.11 Всегда четкое изображение

Частота обновления кадров 50 Гц - важный параметр, на который охотники редко обращают внимание. Чем чаще обновляется кадр тепловизионного прицела - тем лучше качество изображения при движении. При частоте 50 Гц даже быстро движущаяся цель выглядит четко, без смазывания. Качественное изображение сохраняется при наблюдении из транспортного средства, перемещающегося с значительной скоростью. Прицел RikaNV Lesnik 660L PRO обеспечивает резкую картинку без смазывания в любых условиях благодаря оптимальной частоте обновления кадра 50 Гц.

4.12 Видеозапись и фотосъемка

Встроенная память 64 ГБ позволяет записывать видео и делать снимки непосредственно в прицеле. Система поддерживает запись видео в режиме реального времени с сохранением всех параметров изображения, включая текущую палитру, увеличение и показания дальномера. Функция RAV (Recoil Activated Video) автоматически начинает запись видео при выстреле, фиксируя момент поражения цели. Емкость 64 ГБ обеспечивает хранение до 20 часов видеозаписи в стандартном качестве или более 10000 снимков. Воспроизведение записанных материалов доступно непосредственно на дисплее прицела, а передача файлов осуществляется через встроенный Wi-Fi модуль.
