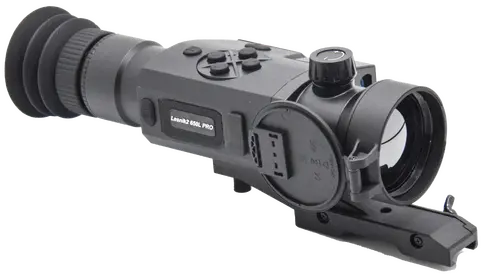

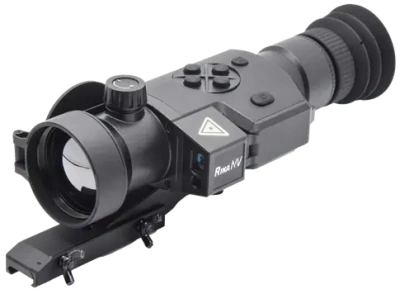

Тепловизионный прицел RikaNV Lesnik2 650L PRO

Общая концепция

Тепловизионный прицел RikaNV Lesnik2 650L PRO — это бескомпромиссное флагманское решение, спроектированное для профессионалов, требующих максимальной производительности, инженерного превосходства и надежности. В основе прицела RikaNV лежит высокопроизводительная 640-я матрица (12 мкм) и светосильный атермальный 50-миллиметровый объектив F1.0 из чистого германия.

Система обеспечивает лучший в классе показатель системной чувствительности NETD <15 мК, что гарантирует исключительную детализацию и идентификацию цели даже в наиболее сложных метеорологических условиях. Интеграция Ultra-HD AMOLED дисплея (2560x2560), лазерного дальномера на 1200 метров и встроенного баллистического калькулятора превращает Lesnik2 650L PRO в высокоточный вычислительный комплекс. Качество компонентов и полная сервисная поддержка от компании РИКА в России гарантируют надежную работу в профессиональных условиях.

Ключевые преимущества

• Флагманский сенсор: Матрица VOx 640x512 с шагом пикселя 12 мкм для максимальной плотности деталей.
• Экстремальная чувствительность: Системный NETD <15 мК обеспечивает четкое изображение в тумане, дожде или при сильном морозе.
• Атермальная оптика F1.0: Светосильный 50-миллиметровый объектив из оптического германия для максимального сбора ИК-излучения и стабильной фокусировки.
• Дисплей Ultra-HD: 1.03-дюймовый AMOLED-экран с разрешением 2560x2560 пикселей, обеспечивающий кристально чистое изображение без пикселизации.
• Интегрированная баллистика: Встроенный лазерный дальномер (1200 м) и баллистический калькулятор для автоматического расчета и ввода поправок.
• Профессиональная надежность: Корпус из магниевого сплава, класс защиты IP67, стойкость к отдаче до 6000 Дж и сервисное обслуживание в России от РИКА.

Ключевые технологические узлы

• Сенсор: 640x512, 12 мкм (VOx)
• Чувствительность (NETD): <15 мК (системный)
• Спектральный диапазон: 8-14 мкм (LWIR)
• Оптика: 50mm F1.0 (Германий), Атермальный
• Тип дисплея: AMOLED
• Разрешение дисплея: 2560x2560
• Размер дисплея: 1.03 дюйма
• Дальномер: Лазерный, до 1200 м
• Процессор: Баллистический калькулятор
• Питание: 2x18650 (сменные)

Детальное описание функциональных возможностей

Разрешение матрицы

Матрица тепловизионного прицела RikaNV Lesnik2 650L PRO — это передовой сенсор VOx (оксид ванадия) с разрешением 640x512 и шагом пикселя 12 мкм. Эта комбинация обеспечивает высокую плотность пикселей, что транслируется в превосходную детализацию изображения. На рабочих дистанциях это позволяет инженеру не просто обнаружить тепловой объект, а точно его идентифицировать (например, отличить косулю от кабана или определить трофейность цели).

Шаг пикселя

"Шаг пикселя матрицы" — это физический размер одного пикселя (фотодиода) сенсора. В Lesnik2 650L PRO он составляет 12 мкм (микрометров). Чем меньше шаг пикселя, тем больше этих пикселей можно разместить на матрице того же размера. Меньший шаг пикселя при том же разрешении (640x512) позволяет создать более компактную оптическую систему или, как в данном случае, обеспечивает более высокое "родное" оптическое увеличение и лучшую детализацию на дальних дистанциях по сравнению с устаревшими 17-мкм сенсорами.

NETD системы

Системная тепловая чувствительность (NETD) тепловизионного прицела RikaNV Lesnik2 650L PRO <15 мК является флагманским показателем. Всегда когда мы пишем про NETD, мы пишем в том контексте, что это системный NETD, который сформирован на основе работы объектива и алгоритмов обработки изображения. Он характеризует способность всей системы различать минимальные разницы температур. В хорошую погоду это обеспечивает сочное и яркое изображение с детализацией не только объекта, но и фона. В сложных условиях (туман, дождь) именно низкий NETD является критическим параметром, позволяющим "видеть" сквозь помехи.

Спектральный диапазон

Спектральный диапазон тепловизионного прицела Lesnik2 (8-14 мкм) — это длинноволновый инфракрасный диапазон (LWIR). Это "окно прозрачности" атмосферы, в котором большинство объектов (люди, животные, нагретые предметы) излучает максимальное количество тепловой энергии. Прицел RikaNV улавливает это излучение, что позволяет видеть в полной темноте, сквозь дым и негустую растительность, не требуя никакой подсветки.

Частота кадров

Частота кадров 50 Гц в RikaNV Lesnik2 650L PRO обеспечивает плавное отображение без смазывания и шлейфов. Этот параметр достаточен и критически важен при наблюдении за движущимися целями, позволяя комфортно вести цель в динамике, не теряя ее из виду и точно оценивая траекторию движения.

Объектив

Объектив тепловизионного прицела RikaNV Lesnik2 650L PRO — это "классический" 50-миллиметровый узел, идеально сбалансированный для средних и дальних дистанций.

Ключевые инженерные решения в этой оптической системе:

1. Материал линз (Германий): Объектив Lesnik2 650L Pro выполнен из высококачественного оптического германия (Ge). Это бескомпромиссный выбор для флагманской LWIR-оптики. Германий обладает наивысшим и наиболее стабильным коэффициентом пропускания в рабочем диапазоне 8-14 мкм.

   Материал	Химическая формула	Коэффициент пропускания (прибл.)	Инженерное примечание
   Германий (Ge)	Ge	~90-95% (с покрытием)	Эталон. Высокая стоимость, высокая эффективность.
   Халькогенидное стекло	(напр., GeAsSe)	~70-80%	Компромисс. Менее дорогой, но пропускает значительно меньше сигнала.
   Сульфид цинка	ZnS	~70-75%	Компромисс. Часто используется в среднем ИК-диапазоне.
   Селенид цинка	ZnSe	~65-75%	Используется, но уступает германию в LWIR.




   Инженерный вывод: Как видно из таблицы, германий пропускает на 15-25% больше ИК-сигнала, чем альтернативные материалы. Эта "потеря" сигнала в бюджетных линзах не может быть скомпенсирована программно.

2. Светосила (F1.0): Значение F1.0 означает, что объектив Lesnik2 650L Pro обладает максимальной апертурой. Он собирает значительно больше "тепловой информации", чем объективы с F1.1 или F1.6. Эта комбинация (Германий + F1.0) является фундаментом, позволяющим достичь системного NETD <15 мК — на сенсор поступает максимум сигнала, что минимизирует цифровой шум.

3. Атермальный дизайн: Объектив RikaNV Lesnik2 650L PRO является атермальным. Это сложное инженерное решение, при котором оптическая система и механика рассчитаны так, чтобы автоматически компенсировать тепловое расширение. Система учитывает как изменение температуры окружающей среды (от -30°C до +50°C), так и внутренний нагрев корпуса от электроники. Проектирование таких объективов требует точного расчета и использования материалов с различными коэффициентами теплового расширения (например, в оправе), которые взаимно компенсируют сдвиги и удерживают фокальную плоскость в строго заданном положении. Это гарантирует, что фокус остается идеально резким в любых условиях, в отличие от неатермальных систем, требующих ручной перефокусировки.

Оптическое увеличение

Оптическое увеличение (или базовая кратность) тепловизионного прицела — это его "родная" кратность без применения цифрового зума. Она зависит от нескольких ключевых инженерных параметров:

• Фокусное расстояние объектива (F): У Lesnik2 650L Pro это 50 мм.
• Размер сенсора и шаг пикселя (p): 12 мкм.
• Параметры окулярного модуля (включая фокусное расстояние окуляра и разрешение дисплея).

Комбинация этих факторов в тепловизионном прицеле RikaNV Lesnik2 650L PRO обеспечивает базовое оптическое увеличение 3.7X, что является оптимальным значением для работы на средних и дальних дистанциях, сохраняя при этом достаточно широкое поле зрения (8.8°).

Цифровое увеличение

Оптическая система Lesnik2 650L Pro имеет базовую (минимальную) кратность 3.7X. Цифровое увеличение (зум) позволяет масштабировать изображение в диапазоне от 1X до 4X поверх базовой кратности. Увеличение происходит путем "растягивания" центральной части изображения с матрицы 640x512. Таким образом, максимальная кратность прицела RikaNV рассчитывается как оптическое увеличение, умноженное на максимальный цифровой зум (3.7 * 4 = 14.8X).

При увеличении кратности соответственно уменьшается поле зрения (FOV).

Влияние цифрового зума на поле зрения (FOV) (Приблизительные значения):

Тип дисплея

Дисплей тепловизионного прицела RikaNV Lesnik2 650L PRO выполнен по технологии AMOLED (Active Matrix Organic Light Emitting Diode). Это решение обеспечивает бескомпромиссное качество изображения благодаря нескольким ключевым факторам:

• Контрастность: AMOLED-дисплеи имеют практически "бесконечную" контрастность, так как каждый пиксель излучает свет сам (в отличие от LCD, где нужна подсветка). Черный цвет является абсолютно черным, что критично для ночного использования.
• Время отклика: Мгновенное время отклика исключает "шлейфы" и "смазывание" при резком движении прицела, в отличие от устаревших LCD или LCOS-дисплеев.
• Морозостойкость: AMOLED-панели, в отличие от LCD, корректно работают при низких температурах (до -30°C и ниже) без потери скорости отклика.

В сравнении с устаревшими технологиями (пассивные LCD, LCOS, или ранние TFT), AMOLED в Lesnik2 обеспечивает более глубокие цвета, лучшую энергоэффективность и превосходную производительность в экстремальных условиях.

Разрешение дисплея

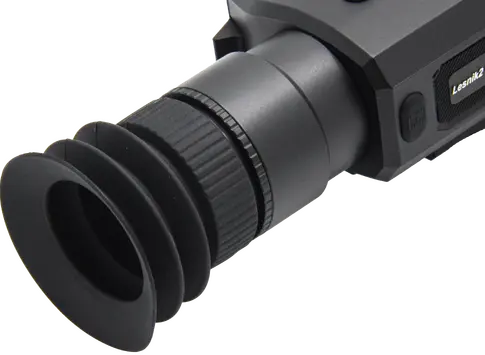

В окуляре Lesnik2 650L Pro установлен Ultra-HD AMOLED дисплей с физическим разрешением 2560x2560 пикселей. Такое высокое разрешение (значительно превышающее разрешение сенсора 640x512) является инженерным решением. Оно позволяет отображать "честную" картинку с сенсора без артефактов масштабирования ("замыливания") и обеспечивает исключительный комфорт при работе с меню, баллистической сеткой и режимом "Картинка в картинке" (PIP).

Размер дисплея

Физический размер дисплея в 1.03 дюйма является технологическим прорывом. Большинство окулярных дисплеев в тепловизионных прицелах имеют размер 0.5-0.7 дюйма. Дисплей RikaNV Lesnik2 650L PRO (1.03 дюйма) создает эффект "большого экрана", что значительно снижает утомляемость глаз, облегчает восприятие деталей и делает работу с меню и баллистическими данными комфортной, не требуя напряжения зрения.

Цветовые палитры

Тепловизионный прицел RikaNV Lesnik2 650L PRO предлагает 7 цветовых палитр. Это позволяет пользователю выбрать наиболее информативное и комфортное отображение тепловой сцены в зависимости от условий окружающей среды (туман, лес, поле) и решаемой задачи. Дополнительно имеется возможность тонкой настройки оттенков экрана и яркости для адаптации под индивидуальное восприятие.

Прицельные сетки

Прицел RikaNV Lesnik2 650L PRO оснащен 9 типами прицельных сеток. Пользователю доступно 5 основных цветов (Черный, Белый, Красный, Зеленый, Голубой), а также реверсивный режим («Реверс»), при котором цвет сетки автоматически инвертируется при наведении на теплый объект для сохранения контрастности. Яркость сетки также регулируется. В некоторых сетках предусмотрена возможность отдельного изменения цвета центральной точки. Часть сеток работает в режиме FFP (Первая фокальная плоскость), что означает, что их угловые размеры (например, деления MIL) остаются верными при любом уровне цифрового увеличения, что критически важно для баллистических расчетов.

Профили пристрелки

Наличие 6 профилей пристрелки дает возможность использовать один тепловизионный прицел на 6 разных винтовках или сохранить 6 профилей для разных боеприпасов (разные пули, дистанции пристрелки) на одном карабине.

Картинка в картинке (PIP)

Функция PIP (Picture-in-Picture) в Lesnik2 650L Pro выводит на дисплей дополнительное, увеличенное окно с изображением центральной области прицельной сетки. Это позволяет стрелку одновременно контролировать все поле зрения (для поиска и удержания цели) и детально выцеливать убойную зону.

RAV (Recoil Activated Video)

Функция RAV (Recoil Activated Video) — это автоматическая запись видео, активируемая отдачей. Прицел RikaNV находится в режиме постоянной буферизации видео. В момент выстрела датчик отдачи фиксирует импульс и сохраняет на карту памяти видеофайл, включающий несколько секунд до выстрела, сам момент выстрела и несколько секунд после него.

Баллистический калькулятор

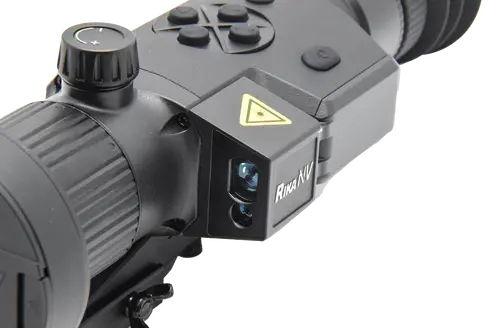

Баллистический калькулятор RikaNV Lesnik2 650L PRO — это интегрированный комплекс. Встроенный лазерный дальномер (LRF) измеряет точную дистанцию до цели и угол места цели. Эти данные мгновенно передаются во встроенный баллистический калькулятор. Процессор, используя ваш баллистический профиль, мгновенно рассчитывает поправку и сдвигает прицельную сетку в точку прицеливания для поражения цели с высокой точностью.

Учитываемые параметры

Баллистический калькулятор Lesnik2 650L Pro учитывает ключевые переменные, необходимые для точного расчета: скорость пули (V₀), вес пули, баллистический коэффициент (BC), высоту прицела над стволом, а также атмосферные данные (давление, температура пороха).

Ручной ввод поправок

В дополнение к автоматическому расчету от дальномера, баллистический калькулятор RikaNV Lesnik2 650L PRO обеспечивает гибкость ручного ввода. Пользователь может вручную ввести дистанцию до цели, угол места цели, а также использовать внешние данные, введя уже вычисленную поправку напрямую в MILS (миллирадианах).

Дальность обнаружения (человек 1.8м)

Тепловизионный прицел RikaNV Lesnik2 650L PRO обеспечивает дальность обнаружения ростовой фигуры человека (1.8м x 0.5м) до 2600 метров. На основе этого эталонного значения и общепринятых критериев Джонсона, мы можем рассчитать теоретические дистанции для других объектов.

Теоретические дальности по критериям Джонсона (на базе Lesnik2 650L Pro):

• Обнаружение (D): Регистрация теплового сигнала (1-2 пикселя).
• Распознавание (R): Определение типа объекта (напр., "человек" или "животное") (3-6 пикселей).
• Идентификация (I): Определение специфики объекта (напр., "вооруженный человек") (6-12 пикселей).

Примечание: Данные расчеты являются теоретическими и могут изменяться в зависимости от погодных условий, контраста цели и фона. Характеристический размер (L) рассчитан как L = sqrt(Высота * Ширина).

Время работы

Система питания RikaNV Lesnik2 650L PRO построена на двух сменных аккумуляторах стандарта 18650. Этот тип элементов питания широко распространен и обеспечивает до 12 часов непрерывной работы. Возможность быстрой замены батарей в полевых условиях гарантирует, что тепловизионный прицел будет готов к работе в любой момент.

Класс защиты

Корпус прицела Lesnik2 650L Pro соответствует стандарту IP67. Это означает, что он полностью пыленепроницаем (цифра '6') и выдерживает кратковременное погружение в воду на глубину до 1 метра (цифра '7'). Прицел RikaNV спроектирован для работы в самых суровых погодных условиях.

Максимальная отдача

Корпус RikaNV Lesnik2 650L PRO, изготовленный из высокопрочного магниевого сплава, и внутренняя компоновка электроники рассчитаны на экстремальные ударные нагрузки. Заявленная стойкость в 6000 Дж позволяет уверенно использовать прицел на крупных калибрах, включая .375 H&H, .338 Lapua Magnum и гладкоствольное оружие 12-го калибра.

AI калибровка

AI калибровка — это интеллектуальный алгоритм обработки изображения, который в реальном времени адаптирует контрастность и детализацию в зависимости от окружающей среды. Система анализирует сцену и автоматически оптимизирует параметры, чтобы обеспечить наилучшее качество картинки без необходимости ручных настроек.
