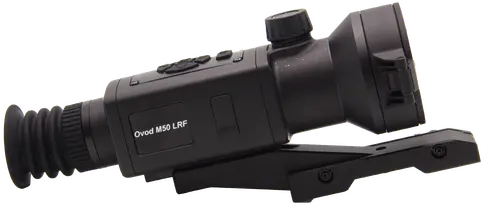

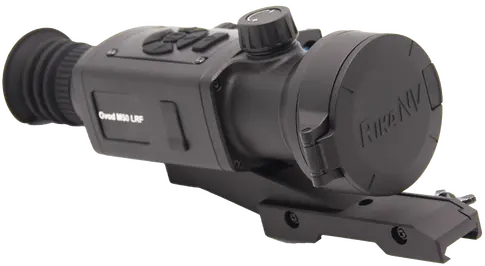

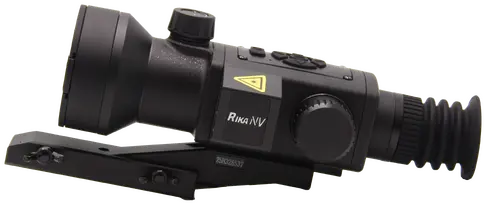

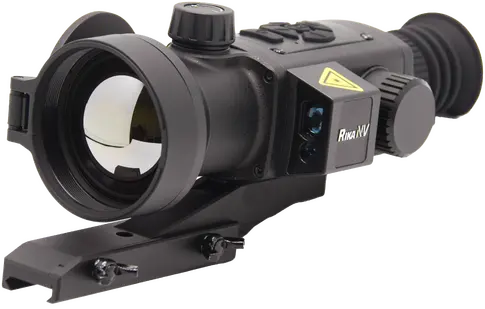

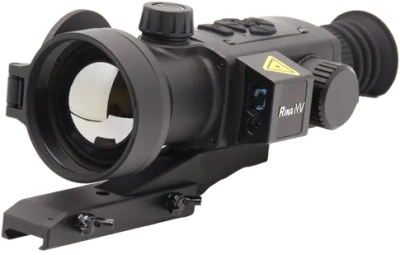

Тепловизионный прицел RikaNV Ovod M50 LRF

Тепловизионный прицел RikaNV OVOD M50 LRF — это инженерная разработка компании РИКА, созданная для того, чтобы сделать профессиональные технологии доступными. Модель OVOD M50 LRF представляет собой высокопроизводительный стрелковый комплекс, который задает новый стандарт в бюджетном сегменте. Он сочетает в себе передовые характеристики — высокочувствительный сенсор с NETD <25 мК, мощный светосильный объектив F0.9 и интегрированный баллистический вычислитель с лазерным дальномером. Это решение разработано для точной стрельбы на средние и дальние дистанции, обеспечивая надежность и качество, ранее недоступные в этом классе.

Ключевые преимущества

• Интегрированный стрелковый комплекс: Встроенный лазерный дальномер (до 1200 м) и продвинутый баллистический калькулятор (БК) работают в связке, автоматически рассчитывая и вводя поправку для точного выстрела.
• Высочайшая чувствительность в классе: Вся система (сенсор, объектив F0.9, обработка) обеспечивает NETD <25 мК. Это гарантирует исключительную детализацию цели и фона даже в сложных погодных условиях (туман, дождь).
• Светосильный атермальный объектив: Германиевый объектив 50мм с относительным отверстием F0.9 пропускает значительно больше ИК-излучения, чем стандартные объективы F1.0, обеспечивая чистое и контрастное изображение.
• Профессиональный дисплей: Высококонтрастный AMOLED-дисплей с разрешением 1024x768 пикселей обеспечивает четкое отображение интерфейса и тепловой сцены без "замыливания".
• Надежность и сервис: Тепловизионный прицел разработан компанией РИКА и обеспечен полной технической поддержкой и сервисом в России.

Ключевые технологические узлы

• Сенсор: 384x288, 12 мкм, VOx (Оксид Ванадия)
• Термочувствительность (NETD): <25 мК
• Объектив: Атермальный F50 / F0.9 (Германий)
• Дисплей: 0.39" AMOLED (1024x768)
• Дальномер: Лазерный, 1200 м
• Баллистика: Встроенный БК с ручным вводом и датчиками
• Питание: Сменный аккумулятор 18650
• Память: 32 ГБ

Детальное описание функциональных возможностей

СЕНСОР

Разрешение матрицы (384x288, VOx, 12 мкм)

Современный сенсор RikaNV OVOD M50 LRF с разрешением 384x288 пикселей, выполненный по 12-мкм технологии (VOx), обеспечивает высокую плотность пикселей. Это позволяет добиться четкой детализации изображения, необходимой для точной идентификации цели на средних дистанциях. Стрелок может уверенно отличить, например, косулю от кабана, что критически важно для принятия решения о выстреле.

Шаг пикселя (12 мкм)

Шаг пикселя — это физический размер одного светочувствительного элемента (пикселя) на матрице. В данной модели он составляет 12 микрометров (мкм). Чем меньше шаг пикселя (например, 12 мкм по сравнению со старыми 17 мкм или 25 мкм), тем больше таких пикселей можно разместить на сенсоре того же размера. Это обеспечивает более высокое нативное (оптическое) разрешение и, как следствие, лучшую детализацию изображения при том же фокусном расстоянии объектива.

NETD системы (<25 мК)

Параметр NETD (Noise Equivalent Temperature Difference) <25 мК является флагманским показателем для бюджетного сегмента. NETD характеризует чувствительность всей тепловизионной системы — это комплексный результат работы сенсора, светосильного объектива (F0.9) и алгоритмов программной обработки. Низкое значение NETD означает, что прицел способен различать минимальные разницы температур. В идеальных условиях (ясная ночь) это дает сочное и яркое изображение с детализацией не только объекта, но и фона. В сложных условиях (туман, дождь, высокая влажность) именно низкий NETD позволяет RikaNV OVOD M50 LRF "видеть" сквозь помехи, сохраняя контраст и четкость цели.

Спектральный диапазон (8-14 мкм)

Спектральный диапазон (8-14 мкм) — это "окно" в инфракрасном спектре, в котором работает тепловизионный прицел. Этот диапазон (LWIR, Long-Wave Infrared) выбран не случайно: именно в нем непрозрачный для видимого света воздух становится "прозрачным" для теплового излучения. Это позволяет тепловизору эффективно "видеть" тепло объектов на больших дистанциях, игнорируя дымку, туман и листву (в разумных пределах).

Частота кадров (50 Гц)

Частота обновления кадров 50 Гц является стандартом для профессиональных тепловизионных систем. Этот параметр достаточен для наблюдения за движущимися целями (например, бегущим зверем) без "смазывания", "шлейфов" или "задержек" изображения. Наблюдение остается комфортным для глаза, что снижает утомляемость при длительном мониторинге.

ОПТИКА

Объектив (50mm F0.9, Атермальный)

В RikaNV OVOD M50 LRF установлен светосильный германиевый объектив 50мм с относительным отверстием F0.9, идеальный для работы на средних и дальних дистанциях.

Светосила (F0.9): Это лучшая характеристика для объектива в бюджетном сегменте. Светосила (F-число) показывает, сколько ИК-излучения объектив может собрать и передать на сенсор. Объектив F0.9 пропускает примерно на 23% больше сигнала, чем F1.0, и на 96% больше, чем F1.2. В условиях низкой тепловой контрастности (туман, дождь) эта разница критична — она обеспечивает более чистое, менее "шумное" изображение.

Атермальность: Объектив RikaNV OVOD M50 LRF является атермальным. Это сложное инженерное решение, означающее, что фокус объектива не "уплывает" при изменении температуры окружающей среды или нагреве самого корпуса. В неатермальных системах стрелку пришлось бы вручную подстраивать резкость. Атермальный объектив спроектирован с использованием линз из разных материалов и специальных механических компенсаторов, которые автоматически корректируют фокус, сохраняя изображение резким в диапазоне от -30°C до +50°C.

Оптическое увеличение (4.8X)

Оптическая кратность тепловизионного прицела зависит от трех основных параметров: фокусного расстояния объектива (F), шага пикселя сенсора (P) и фокусного расстояния окуляра (E) или размера дисплея (D).

Расчет базовой кратности для RikaNV OVOD M50 LRF (4.8X) определяется соотношением фокусного расстояния объектива (50 мм) и других ключевых компонентов системы, таких как размер дисплея (0.39 дюйма) и шаг пикселя (12 мкм). Высокая базовая кратность 4.8X оптимальна для стрельбы на средние и дальние дистанции, позволяя получить детальное изображение цели без использования цифрового зума.

Цифровое увеличение (1-4X)

Тепловизионный прицел RikaNV OVOD M50 LRF имеет базовую оптическую кратность 4.8X. Цифровое увеличение (зум) позволяет масштабировать это изображение в диапазоне от 1X до 4X.

Цифровое увеличение работает путем "вырезания" центральной части изображения с сенсора и ее растягивания на весь дисплей. Максимальная кратность прицела составляет 4.8X * 4 = 19.2X.

Важно понимать, что увеличение кратности сужает поле зрения. Поле зрения (FOV) — это ширина видимого участка на дистанции.

• При 4.8X (базовая кратность): Поле зрения 5.3° x 4.0°
• При 9.6X (2x зум): Поле зрения ~2.65° x 2.0°
• При 19.2X (4x зум): Поле зрения ~1.32° x 1.0°

ДИСПЛЕЙ

Тип дисплея (AMOLED)

В прицеле используется дисплей типа AMOLED (Active Matrix Organic Light Emitting Diode). Это современная технология, превосходящая устаревшие типы дисплеев:

1. LCOS (Liquid Crystal on Silicon): Часто страдает от "шлейфов" (размытия) при движении и имеет более низкую контрастность.
2. FLCOS (Ferroelectric LCOS): Более быстрый, чем LCOS, но все равно уступает AMOLED в глубине черного цвета.
3. TFT LCD (стандартные ЖК): Требуют отдельной подсветки, что невозможно в окуляре прицела, и плохо работают на морозе.

Преимущества AMOLED — это высокий "бесконечный" контраст (черный пиксель не светится), насыщенные цвета и быстрая реакция на морозе (до -30°C).

Разрешение дисплея (1024x768 пикселей)

Высокое разрешение дисплея (1024x768) критически важно. Оно позволяет передать изображение с матрицы 384x288 пикселей без "замыливания" и артефактов масштабирования. Кроме того, высокое разрешение делает работу с меню, баллистическими данными и прицельными сетками очень комфортной — все элементы интерфейса остаются четкими и хорошо читаемыми.

Размер дисплея (0.39 дюйма)

Физический размер дисплея 0.39 дюйма, в сочетании с окулярной системой, создает эффект большого экрана, комфортного для глаза. Он крупнее, чем часто используемые в бюджетных моделях дисплеи 0.23 или 0.31 дюйма, что снижает напряжение глаз при длительном наблюдении.

Цветовые палитры (7)

RikaNV OVOD M50 LRF предлагает 7 цветовых палитр (включая классические "Горячий белый", "Горячий черный" и различные цветные режимы). Это позволяет пользователю выбрать наиболее подходящую палитру для конкретных условий окружающей среды и задачи (например, обнаружение или идентификация). Кроме того, доступна тонкая настройка оттенков экрана и яркости дисплея.

ФУНКЦИОНАЛЬНОСТЬ

Прицельные сетки (8 типов, 6 цветов, FFP)

Прицел RikaNV OVOD M50 LRF оснащен 8 типами прицельных сеток, включая баллистические. Пользователю доступны 6 цветов (Черный, Белый, Красный, Зелееный, Голубой) и режим "Реверс" (Инверсия полярности сетки), при котором цвет сетки автоматически меняется с белого на черный (и наоборот) при наведении на теплый объект.

Доступна регулировка яркости прицельной сетки. Некоторые сетки поддерживают режим FFP (First Focal Plane, или "Первая фокальная плоскость"). Это означает, что угловые размеры сетки (например, деления в MIL) остаются верными при любом уровне цифрового увеличения (зума).

Профили пристрелки (6)

Наличие 6 профилей пристрелки позволяет использовать один тепловизионный прицел на 6 разных винтовках (например, с быстросъемным кронштейном) или использовать 6 разных типов боеприпасов на одном оружии. Каждый профиль сохраняет свои собственные координаты (X, Y) и баллистические данные.

Картинка в картинке (PIP)

Функция "Картинка в картинке" (PIP) выводит на экран дополнительное окно, в котором отображается увеличенная центральная часть изображения (область прицельной сетки). Это позволяет стрелку одновременно контролировать широкое поле зрения (в основном окне) и детально видеть точку прицеливания (в окне PIP).

RAV (Recoil Activated Video)

Функция RAV (Запись, активируемая отдачей) автоматически фиксирует момент выстрела. Прицел RikaNV OVOD M50 LRF постоянно буферизирует видео и, в момент детекции отдачи (выстрела), сохраняет в файл короткий видеоролик (несколько секунд до выстрела и несколько секунд после).

БАЛЛИСТИКА

Баллистический калькулятор (Интегрированный)

RikaNV OVOD M50 LRF — это полноценный стрелковый комплекс. Встроенный лазерный дальномер (LRF) измеряет точную дистанцию до цели (до 1200 м) и угол места цели (инклинометр). Эти данные мгновенно передаются во внутренний баллистический калькулятор (БК).

БК, используя сохраненный профиль боеприпаса, рассчитывает необходимую вертикальную и горизонтальную (для ветра, если введен) поправку и автоматически сдвигает прицельную сетку в нужную точку. Стрелку остается только совместить перекрестие с целью.

Важно: Помимо автоматического режима (от LRF), прицел RikaNV OVOD M50 LRF поддерживает ручной ввод данных. Пользователь может вручную ввести дистанцию и угол, а также ввести уже вычисленную (например, в стороннем калькуляторе) поправку в MIL. Прицел также подвинет сетку согласно введенным поправкам.

Учитываемые параметры

Для точного расчета баллистический калькулятор RikaNV OVOD M50 LRF учитывает широкий набор параметров: начальную скорость пули (V₀), вес пули, баллистический коэффициент (BC) пули, высоту прицела над стволом, а также внешние факторы, такие как атмосферное давление и температура пороха (влияющая на V₀).

Ручной ввод поправок

Как отмечено выше, баллистический калькулятор прицела обеспечивает максимальную гибкость. Он позволяет вводить не только дистанцию с дальномера и угол с инклинометра, но и обеспечивает ручной ввод как дистанции, так и угла места цели, а также ввод уже вычисленной готовой поправки в MIL.

ОБНАРУЖЕНИЕ

Дальность обнаружения (человек 1.8м) (2600 м)

Заявленная дальность обнаружения для RikaNV OVOD M50 LRF (2600 м для фигуры человека 1.8м) является базой для расчетов по критериям Джонсона (стандарт для оценки дальности):

Примечание: Дальности являются расчетными для стандартных условий и могут изменяться в зависимости от погодных условий и теплового контраста цели.

ПИТАНИЕ

Время работы (10 часов)

Тепловизионный прицел RikaNV OVOD M50 LRF питается от одного стандартного, сменного аккумулятора типа 18650. Это обеспечивает до 10 часов непрерывной работы, позволяя провести всю ночь на охоте без необходимости подзарядки.

ЭКСПЛУАТАЦИЯ

Класс защиты (IP67)

Прицел RikaNV OVOD M50 LRF имеет класс защиты IP67. Это означает, что корпус полностью пыленепроницаем (цифра 6) и защищен от кратковременного погружения в воду на глубину до 1 метра (цифра 7). Прицел готов к эксплуатации в самых суровых погодных условиях, включая сильный ливень или снегопад.

Максимальная отдача (6000 Дж)

Корпус RikaNV OVOD M50 LRF, предположительно выполненный из прочного магниевого сплава, рассчитан на ударные нагрузки до 6000 Дж. Это гарантирует стабильную работу на крупных охотничьих калибрах, включая .375 H&H, 9.3x64, и гладкоствольное оружие 12-го калибра.

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

AI калибровка

Прицел RikaNV OVOD M50 LRF использует интеллектуальный (AI) алгоритм калибровки. В отличие от стандартной калибровки по таймеру, ИИ-алгоритм анализирует тепловую сцену и адаптирует изображение под окружающую среду. Он активирует калибровочную шторку (создавая характерный "щелчок") только тогда, когда это действительно необходимо для устранения "залипания" пикселей, что делает процесс наблюдения более тихим и комфортным.
