Тепловизионный прицельный комплекс РУБЕЖ на базе Venox Patriot V2.0 640/F40 (Венокс Патриот)

Назначение комплекса

Тепловизионный прицельный комплекс «РУБЕЖ» предназначен для модернизации различных видов вооружения, включая пулемёты, пулемётные турели, зенитные установки ЗУ-23-2 и другие огневые средства, используемые для поражения низколетящих целей, в том числе беспилотных летательных аппаратов. Комплекс разработан для установки на штатное вооружение без изменения его конструкции и обеспечивает уверенное обнаружение и сопровождение целей в любое время суток.

«РУБЕЖ» монтируется на стандартную планку Пикатинни, что позволяет применять оружие круглосуточно для поиска и поражения БПЛА и других низколетящих объектов. При установке на ЗУ-23-2 в комплект дополнительно входит планка Пикатинни, монтируемая на штатные посадочные места установки. Такая конструкция адаптирует систему к разным типам вооружения без сложных доработок.

Особенности конструкции и наблюдения

Наличие выносного дисплея даёт стрелку возможность одновременно отслеживать изображение с прицела и сохранять визуальный контроль над окружающим пространством за границами его поля зрения. Это способствует более быстрой ориентации по визуально заметным целям, а также облегчает работу с внешним целеуказанием, которое может осуществляться с помощью прожекторов, фонарей, лазерных целеуказателей, трассирующих боеприпасов и иных средств наведения.

Выносной монитор оборудован встроенным аккумулятором ёмкостью 12 800 мА·ч. В зависимости от режима и условий эксплуатации комплекс способен работать автономно до 8 часов. При необходимости допускается использование внешнего аккумулятора ёмкостью 96 000 мА·ч. Тепловизионный прицел также может функционировать от сменной аккумуляторной батареи формата 26650. Подробные параметры электропитания приведены в документации к устройству.

Технические характеристики

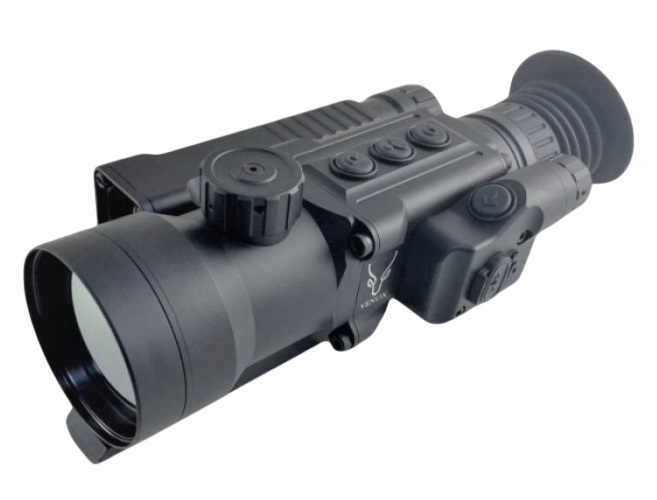

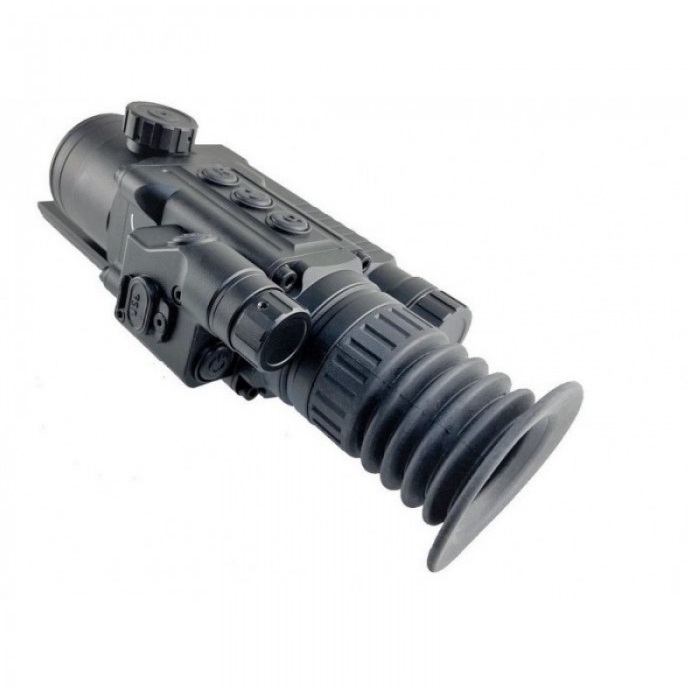

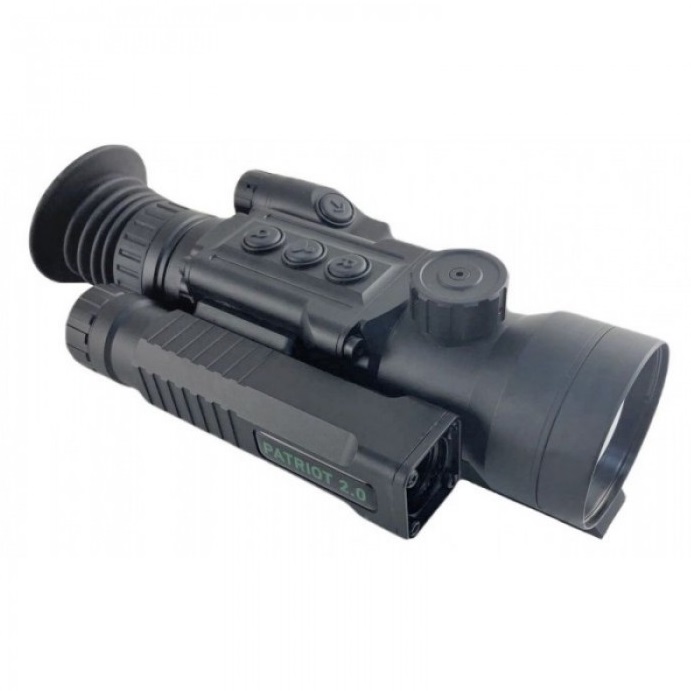

В основе комплекса лежит тепловизионный прицел VENOX Patriot V2.0 640 / F40, созданный для обнаружения целей в тёмное время суток и в условиях ограниченной видимости. Разрешение сенсора составляет 640×512 пикселей, температурная чувствительность — не более 40 мК, максимальная дистанция наблюдения достигает 2500 метров. Эти параметры обеспечивают различение тепловых сигнатур объектов на значительном расстоянии и позволяют применять устройство в ситуациях, где обычная оптика недостаточно эффективна.

В приборе используется неохлаждаемая матрица с шагом пикселя 12 мкм, формирующая детализированное изображение и способствующая более точному распознаванию целей. Частота обновления 50 Гц гарантирует плавность передачи видеосигнала при сопровождении движущихся объектов. Объектив с фокусным расстоянием 40 мм работает с оптическим увеличением 1,7×, а цифровое увеличение 2× и 4× позволяет подбирать удобный масштаб изображения под конкретную задачу.

Преимущества и совместимость

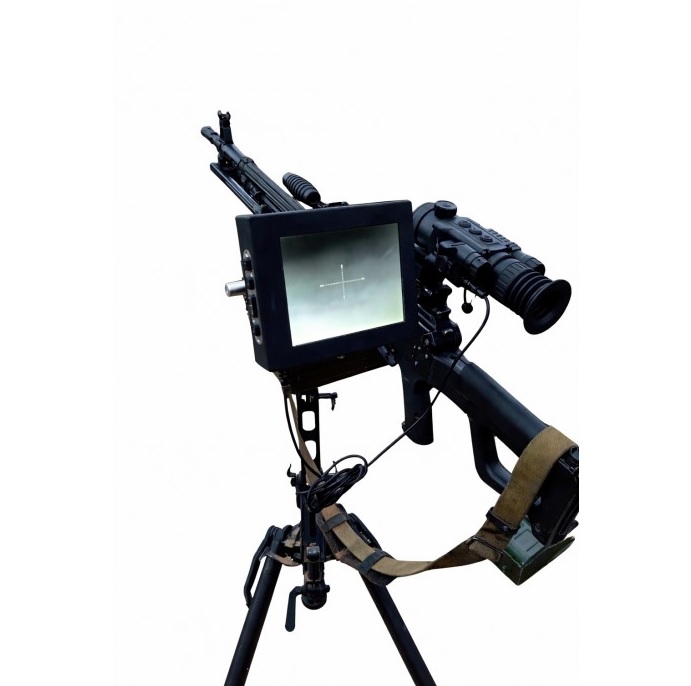

Одной из ключевых особенностей комплекса является вывод изображения на внешний OLED-монитор диагональю 178 мм с разрешением 800×600 пикселей. Экран размещается так, чтобы находиться в поле зрения стрелка, не перекрывая обзор местности. Такая конфигурация упрощает работу расчёта, в особенности при длительном наблюдении, когда важно одновременно контролировать и окружающую обстановку, и данные с тепловизионного канала.

Важным для практического применения фактором является совместимость с разными образцами вооружения. Система может устанавливаться на ЗУ-23-2, НСВ-12,7 «Утёс», ДШКМ, «Печенег», КПВ и другие модели, оснащённые планкой Пикатинни или имеющие штатные посадочные места для монтажа. Демпфирующий кронштейн обеспечивает надёжную фиксацию прицела, а выносная штанга позволяет разместить монитор в положении, удобном для стрелка-оператора.

Функциональные возможности

Устройство поддерживает запись видео во встроенную память объёмом 32 ГБ, что даёт возможность сохранять материалы стрельб, тренировок и наблюдения для последующего анализа. Предусмотрен модуль Wi-Fi для передачи данных на совместимые внешние устройства. Встроенный микрофон фиксирует звуковое сопровождение, что может быть полезно при разборе работы расчёта и оценке применения комплекса.

Корпус прицела имеет степень защиты IP66, что обеспечивает защиту от пыли и воздействия сильных водяных струй. Диапазон рабочих температур составляет от -30 до +50 °C, благодаря чему прибор может эксплуатироваться в различных климатических условиях. Конструкция рассчитана на применение с оружием, обладающим высокой отдачей. Габариты прицела составляют 200×102×60 мм, масса — 0,7 кг, что делает устройство достаточно компактным для своего класса.

В памяти устройства предусмотрено три профиля пристрелки, что удобно при работе с разными единицами вооружения или при необходимости оперативного возврата к сохранённым настройкам. Также доступно шесть цветовых палитр отображения, позволяющих выбрать наиболее подходящий режим наблюдения для текущих условий.
